A машина за сечење ласерских плоча са влакнимапомаже произвођачима да обрађују металне лимове и плоче са прецизним контурама, уским ширинама сечења и флексибилном ЦНЦ контролом. Разумевање снаге ласера, дебљине материјала, квалитета сечења, оперативних трошкова и конфигурације машине је од суштинског значаја за одабир опреме која испуњава стварне захтеве производње.
Овај водич објашњава како функционише ласерско сечење плоча са влакнима, које материјале може да обрађује, шта утиче на перформансе сечења и како проценити машину пре улагања у нову производну опрему.
1. Разумевање машина за резање плоча са ласерским влакнима

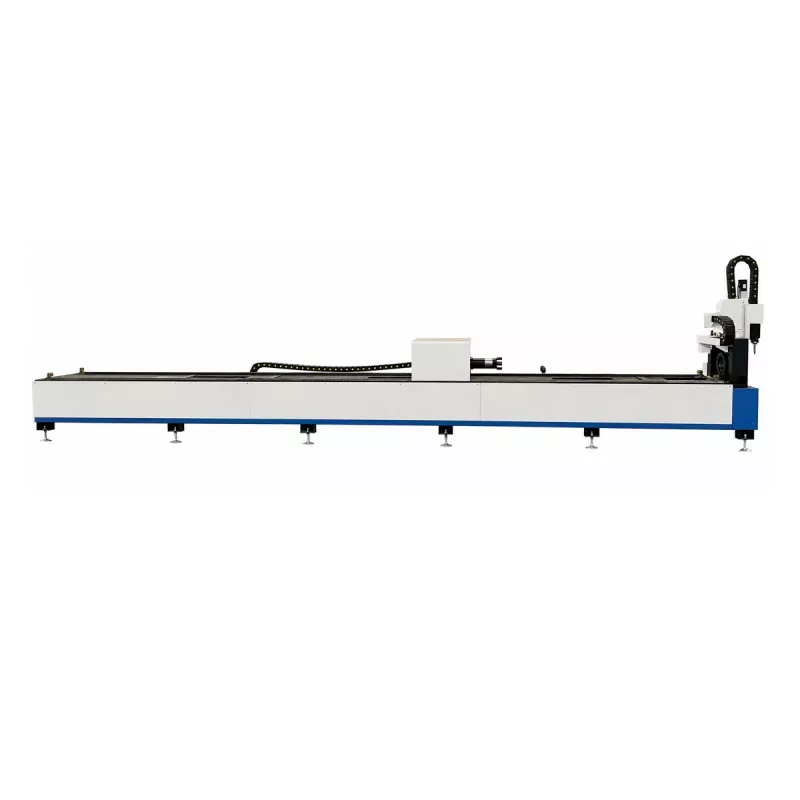

Машина за резање плоча са ласерским влакнима је индустријски систем за обраду метала који користи концентрисани ласерски зрак за сечење програмираних облика од равних металних лимова или плоча. ЦНЦ контролер координира резну главу и систем кретања, омогућавајући машини да прати сложене контуре, рупе, прорезе и обрисе компоненти са поновљивим позиционирањем.
За разлику од конвенционалног механичког сечења, ласерска обрада не захтева сечиво за контакт са материјалом. Фокусирани сноп генерише интензивну топлоту на локализованој тачки, док помоћни гас помаже у уклањању растопљеног метала са путање сечења. Овај процес ствара уски рез и може смањити потребу за додатном завршном обрадом ивица када су параметри сечења исправно конфигурисани.
Основне компоненте индустријског система
- Извор фибер ласера:Генерише ласерску енергију која се користи за обраду метала.
- Глава за ласерско сечење:Фокусира зрак и испоручује помоћни гас у подручје сечења.
- ЦНЦ контролни систем:Тумачи програмиране путање сечења и координира кретање машине.
- Систем покрета и кревет машине:Подржите радни предмет и одржавајте стабилно, контролисано кретање.
- Систем за хлађење:Чува назначене компоненте унутар њиховог захтеваног опсега радне температуре.
- Усисавање дима и сигурносна ограда:Помозите да контролишете процесне емисије и смањите изложеност опасностима од ласера.
Ове компоненте раде заједно. Ласерски извор велике снаге сам по себи не може гарантовати одличне резултате ако структура машине, резна глава, контрола покрета, довод гаса или подешавања процеса нису погодни за примену.
2. Како функционише процес сечења?
Ласерско резање плоча са влакнима комбинује оптичку енергију, контролисано кретање и уклањање материјала. Машина претвара дигитални цртеж у физичку металну компоненту кроз низ координисаних операција.
Корак 1: Припремите дизајн резања
Оператер увози компатибилни ЦАД цртеж у софтвер за програмирање или угнежђивање машине. Софтвер распоређује компоненте на металној плочи, успоставља путање сечења и дефинише уводе, тачке пробијања и друга упутства за процес.
Корак 2: Фокусирајте ласерски зрак
Ласерски извор генерише зрак који путује кроз оптички систем за испоруку до главе за сечење. Сочиво за фокусирање концентрише енергију на малу површину радног комада, подижући локалну температуру док се метал не топи или подвргне термалној реакцији која је потребна за одабрани процес сечења.
Корак 3: Уклоните растопљени материјал
Помоћни гас, обично кисеоник, азот или компримовани ваздух где је погодно, помаже у избацивању растопљеног материјала из уреза. Врста гаса и притисак утичу на брзину резања, оксидацију ивица, изглед површине и количину остатка на готовом делу.
Корак 4: Пратите ЦНЦ путању сечења
ЦНЦ систем координира кретање дуж програмиране контуре. Машина пробија плочу, прати назначену путању и завршава компоненту. Одговарајуће убрзање, контрола угла, подешавања фокуса и брзина сечења су важни за одржавање конзистентности димензија.
Корак 5: Прегледајте готови део
Оператери проверавају димензије, квалитет реза, неравнине, шљаку и изглед ивица у складу са захтевима производње. За захтевне компоненте, документована инспекција првог дела може помоћи да се потврди да ли је процес прикладан пре него што почне пуна серија.
3. Које материјале може обрадити машина за ласерско сечење плоча са влакнима?
Ласерски системи са влакнима се широко користе за производњу метала, али практичан опсег сечења зависи од конфигурације ласера, квалитета материјала, дебљине, стања површине, помоћног гаса и захтеваног квалитета ивица. Не може свака машина да обради сваки материјал или дебљину подједнако добро.
| Материјал | Типичне апликације | Важна разматрања |
|---|---|---|
| Угљенични челик | Структурни делови, оквири машина, конзоле и грађевинске компоненте | Кисеоник може подржати ефикасно сечење; треба узети у обзир захтеве за оксидацију ивица и низводно завршну обраду. |
| Нерђајући челик | Опрема за прераду хране, кућишта, архитектонски делови и индустријске компоненте | Азот се често бира за светле ивице ниске оксидације, иако потрошња гаса може повећати оперативне трошкове. |
| Алуминијум | Компоненте за транспорт, кућишта опреме и лагане структуре | Рефлективност, топлотна проводљивост, састав легуре и одговарајућа заштита машина захтевају пажњу. |
| Месинг и бакар | Електричне компоненте, проводљиви делови и прецизни метални производи | Рефлективна обрада метала захтева компатибилан ласерски систем, одговарајуће параметре сечења и одговарајућу заштиту од повратне рефлексије. |
| Друге легуре метала | Специјализовани индустријски делови и производња по мери | Компатибилност и квалитет сечења треба да буду валидирани за специфичне легуре и услове производње. |
Индустрије које имају користи од ласерског сечења плоча
- Производња тешке опреме и пољопривредних машина.
- Производња ауто делова и транспортне опреме.
- Електрични ормари, контролне кутије и индустријска кућишта.
- Производња челика, грађевинских компоненти и металног намештаја.
- Компоненте лифтова, комерцијална опрема и метални производи по мери.
За произвођаче који рукују вишеструким дизајном производа или честим променама поруџбина, ЦНЦ програмирање може поједноставити прелаз између послова без потребе за производњом наменских калупа за сечење за сваку нову контуру.
4. Кључне предности за произвођаче
Прецизно сечење и доследне димензије
Правилно конфигурисан систем за ласерско сечење влакана може произвести детаљне контуре, мале отворе и поновљиве профиле компоненти. Ово је драгоцено за произвођаче чији склопови зависе од тачних положаја рупа, контролисаних зазора и конзистентних димензија делова. Стварне толеранције треба потврдити коришћењем изабране машине и репрезентативних радних комада.
Флексибилна обрада за различите поруџбине
Промена програма за дигитално сечење може бити једноставнија од промене алата на конвенционалној производној линији. Ова флексибилност подржава производњу по мери, мале серије, прототипове и мешовите распореде производње. Такође може помоћи произвођачима да одговоре на ревизије дизајна купаца без реконструкције наменских алата.
Смањена секундарна обрада
Када су избор материјала и параметри сечења одговарајући, ласерско сечење може да произведе ивице које захтевају мање брушења или уклањања ивица него неки алтернативни процеси. Стварно смањење зависи од захтеване завршне обраде површине, дебљине материјала, избора гаса и стандарда квалитета готове компоненте.
Боље коришћење материјала
Софтвер за гнежђење распоређује више делова унутар листа како би смањио неискоришћени простор. У комбинацији са уским резовима и добро планираним редоследом сечења, ово може побољшати коришћење сировог материјала. Резултат зависи од геометрије дела, минималног размака, управљања остацима и планирања производње.
Потенцијална побољшања продуктивности
Аутоматизоване путање сечења, поновљиви програми и опциона опрема за утовар или истовар могу да смање ручно руковање и подрже конзистентнију производњу. Међутим, укупна пропусност такође зависи од времена пробијања, кретања материјала, сортирања, инспекције и времена потребног за промену посла.
5. Шта одређује перформансе сечења?
Перформансе сечења су комбиновани резултат конфигурације машине, особина материјала, подешавања процеса и праксе руковаоца. Процена ових фактора заједно је поузданија од избора опреме засноване само на снази ласера.
Снага ласера и дебљина материјала
Снага ласера утиче на количину енергије која је доступна за топљење или обраду материјала. Већа снага може проширити практичан опсег сечења или побољшати пропусност под одговарајућим условима. Ипак, максимална рекламирана дебљина није нужно дебљина при којој машина пружа најбољу брзину производње, квалитет ивица или оперативни трошак.
Пре него што изаберете конфигурацију, идентификујте дебљине које се најчешће користе, најдебљи материјал који се мора редовно резати и све повремене послове са максималном дебљином. Затражите од добављача податке о сечењу који одговарају вашим захтевима за материјал, гас и квалитет.
Брзина сечења и позиција фокуса
Прекомерна брзина може да изазове непотпуно продирање или шљаку на доњој ивици, док неприкладна мала брзина може да створи прекомерну топлоту и лош квалитет ивица. Положај фокуса такође утиче на дистрибуцију енергије унутар утора. Тачна подешавања се разликују у зависности од материјала, дебљине, млазнице, гаса и конфигурације машине.
Помоћ у избору гаса
Кисеоник може допринети додатној топлоти током сечења угљеничног челика, док се азот обично користи када је важна светла ивица са ниском оксидацијом. Компримовани ваздух може бити практичан за одређене примене када су његов притисак, чистоћа и контрола влаге адекватни. Избор гаса треба да уравнотежи квалитет ивице, брзину обраде, низводне операције и укупне трошкове потрошње.
Млазница и оптичко стање
Оштећена млазница, контаминирани заштитни прозор или погрешно поравнање млазница могу пореметити проток гаса и утицати на резултат сечења. Рутинска провера потрошног материјала је стога неопходна када се квалитет неочекивано погорша.
6. Како одабрати праву машину за ласерско сечење плоча са влакнима
Права машина би требало да одговара производним захтевима фабрике данас, остављајући разуман простор за будући раст. Структурисана процена помаже у спречавању прекомерног трошења на непотребне капацитете или куповину система који се бори са редовним пословима у производњи.
Дефинишите свој материјал и опсег дебљина
Припремите листу метала који се обрађују сваког месеца, њихове оцене, дистрибуцију дебљине, димензије лима и потребне завршне обраде ивица. Укључите проценат рада који представља свака дебљина уместо да се ослањате само на најдебљи део који повремено производите.
Ускладите радну област са својим производним током
Радни сто треба да одговара вашим стандардним димензијама плоче и деловима које намеравате да произведете. Проверите приступ за утовар, расположиви фабрички простор, складиште материјала, приступ дизалици или виљушкару и простор потребан за одржавање.
Процените комплетну конфигурацију машине
Упоредите извор ласера, главу за сечење, ЦНЦ контролер, компоненте покрета, лежиште машине, систем за хлађење, електричне захтеве, опрему за екстракцију и сигурносно кућиште. Потврдите који су артикли укључени у наведену цену, а који су опциони додаци.
Прегледајте софтвер и аутоматизацију
Уверите се да софтвер за програмирање подржава ваше формате цртежа и ток рада угнежђења. Ако обим производње оправдава аутоматизацију, процените табеле размене, аутоматско утовар и истовар, руковање остацима и интеграцију са постојећим производним системима.
Процените подршку добављача
Инсталација, обука оператера, доступност резервних делова, даљинска дијагностика и упутства за одржавање утичу на дугорочну вредност опреме. Питајте како се испоручује техничка подршка, који аранжмани за одговор су доступни и који потрошни материјал треба да се складишти на локалном нивоу.
Затражите писмену техничку понуду
Користан предлог би требало да јасно идентификује конфигурацију машине, могућности сечења, захтеве за коришћење, укључену додатну опрему, услове гаранције, аранжмане испоруке, обим инсталације и обуку. Тврдње о производњи треба да буду подржане релевантним условима испитивања, а не широким изјавама које немају контекст.
7. Фибер Ласер наспрам сечења плазмом и ЦО2
Различите технологије сечења одговарају различитим комбинацијама дебљине материјала, очекивања квалитета, обима производње и инвестиционог буџета. Ласер са влакнима није аутоматски најекономичнији избор за сваки задатак обраде метала.
| Фактор евалуације | Фибер Ласер | Пласма Цуттинг | ЦО2 Ласер |
|---|---|---|---|
| Типичне снаге | Прецизно сечење метала и уски резови | Робусно сечење проводљивих метала, укључујући многе апликације са дебелим плочама | Разноврсна ласерска обрада са утврђеним применама у металима и неметалима, у зависности од дизајна система |
| Детаљ танког листа | Генерално врло добро | Можда ће бити потребно више завршне обраде за фине карактеристике | Може да обезбеди детаљно сечење у компатибилним апликацијама |
| Погодност за дебеле плоче | Зависи од снаге, материјала и захтеваног квалитета | Често је конкурентан за радове на структуралним плочама | Зависи од снаге и примене; оперативна економија захтева евалуацију |
| Оперативна разматрања | Помоћни гас, оптика, хлађење и ласерска сигурност | Хабање електрода и потрошног материјала, гас за сечење и завршна обрада ивица | Снабдевање гасом, оптика, одржавање и компатибилност материјала |
| Најбољи приступ селекцији | Дајте приоритет прецизности, пропусности и укупној цени по прихватљивом делу | Дајте приоритет дебљини, производним потребама и цени по резу | Ускладите ласерски систем са предвиђеним опсегом материјала и захтевима процеса |
За танке и средње металне лимове, технологија ласерског влакна се често разматра због комбинације прецизности, потенцијала аутоматизације и флексибилности обраде. За тешке плоче, плазма може остати конкурентна у зависности од захтева толеранције и оперативних трошкова. Најприкладнији избор треба да се одреди кроз репрезентативне тестове резања и комплетно поређење трошкова.
8. Оперативни трошкови и ефикасност производње
Купопродајна цена је само један део инвестиције. Поуздана процена треба да узме у обзир трошкове настале током производње прихватљивих делова током очекиваног радног века машине.
Идентификујте главне категорије трошкова
- струја:Ласерски извор, систем хлађења, опрема за кретање, екстракција и помоћни уређаји.
- Помоћни гас:Кисеоник, азот или компримовани ваздух, укључујући опрему за производњу и третман гаса где је применљиво.
- Потрошни материјал:Млазнице, заштитни прозори, сочива где су применљива и друге резервне компоненте.
- рад:Програмирање, утовар, истовар, сортирање, инспекција и одржавање.
- Одржавање:Планирано сервисирање, замена делова, решавање проблема и техничка подршка.
- Материјални отпад:Ефикасност гнежђења, одбачени делови, отпад од подешавања и неупотребљиви остаци.
- Застоји:Губици у производњи повезани са кваровима, одржавањем и чекањем делова или сервиса.
Израчунајте цену по прихватљивом делу
Један од корисних приступа је да се укупни оперативни трошкови за репрезентативну производњу поделе бројем произведених усклађених делова. Укључите употребу материјала где је релевантно, трошкове рада машине, рад, потрошни материјал и прераду. Ово даје значајније поређење од саме брзине сечења.
Произвођачи такође треба да мере стварно време циклуса, укључујући утовар, бушење, сечење, истовар и инспекцију. Машина која сече брзо, али захтева честу интервенцију, можда неће дати највећи учинак током целе смене.
Процените потенцијални повраћај инвестиције
Приликом замене екстерне опреме за сечење или старије опреме, упоредите тренутне трошкове са очекиваним трошковима унутрашње производње. Укључује инсталацију, обуку, финансирање, одржавање и реално коришћење. Свака процена поврата треба да се заснива на документованим обима производње и конзервативним претпоставкама о будућим поруџбинама.
9. Одржавање и безбедност на радном месту
Превентивно одржавање помаже у одржавању стабилних перформанси сечења, штити кључне компоненте и смањује прекиде производње које је могуће избећи. Оператери треба да прате распоред одржавања произвођача опреме и процедуре наведене за инсталирани ласерски извор и резну главу.
Дневно и рутинско одржавање
- Прегледајте млазнице за оштећење, контаминацију и проблеме са поравнањем.
- Проверите заштитне оптичке компоненте према одобреној процедури инспекције.
- Пратите аларме система за хлађење, температуру, стање расхладне течности и потребан проток.
- Прегледајте водове за довод гаса, филтере, регулаторе и очитавања притиска.
- Чувајте радни сто и околину без накупљеног отпада и прекомерне прашине.
- Прегледајте аларме машине и забележите понављајуће проблеме са квалитетом сечења.
- Извршите планирано подмазивање и механичке прегледе према упутствима произвођача.
Основне праксе ласерске безбедности
Индустријски ласерски системи могу представљати озбиљне опасности за очи, кожу, пожар, електричну енергију и дим. Таласна дужина и снага ласера са влакнима захтевају посебну пажњу јер блиско инфрацрвено ласерско зрачење може бити невидљиво људском оку.
- Користите одговарајуће кућиште, блокаде и заштитне системе који одговарају класификацији и инсталацији ласера.
- Никада немојте заобилазити блокаде или радити са оштећеним сигурносним баријерама.
- Обезбедите ефикасну екстракцију дима и процените опасности повезане са материјалима који се секу.
- Користите само одобрене ласерске заштитне наочаре тамо где то захтева документована безбедносна процена; наочаре не замењују инжењерске контроле.
- Ограничите рад и сервис на обучено особље према одобреним процедурама.
- Примените исправне процедуре закључавања и изолације пре одржавања или поправке.
Објекти треба да провере важеће локалне прописе, електричне захтеве, мере предострожности од пожара и стандарде безбедности на раду пре инсталације и рада.
10. Контролна листа за процену пре куповине
Пре него што наручите машину за ласерско сечење плоча са влакнима, користите следећу контролну листу да бисте организовали техничке разговоре са потенцијалним добављачима.
- Да ли су главне категорије материјала и производне дебљине документоване?
- Да ли предложена ласерска снага одговара нормалним производним пословима, а не само повременом резању на максималну дебљину?
- Да ли је радна површина погодна за стандардне величине плоча и планирани фабрички распоред?
- Да ли су делови узорка тестирани коришћењем репрезентативних материјала и захтева за квалитет?
- Да ли су брзина резања, квалитет ивица и резултати димензија документовани под наведеним условима испитивања?
- Да ли су извор ласера, глава за сечење, контролер и укључени прибор јасно наведени?
- Да ли се разумеју захтеви за снабдевање електричном енергијом, хлађење, компримовани ваздух, гас и екстракцију?
- Да ли су компатибилност софтвера, могућност угњежђења и опциона аутоматизација прегледани?
- Да ли су услови инсталације, обуке, гаранције, резервних делова и техничке подршке јасни?
- Да ли је очекивани трошак по прихватљивом делу упоређен са постојећим методама производње?
Добро дефинисан процес куповине помаже произвођачима да упореде добављаче на основу практичне производне вредности уместо да се ослањају на главне спецификације. Такође ствара јасну референцу за прихватање инсталације и будуће прегледе перформанси.
11. Често постављана питања
1. За шта се користи машина за ласерско сечење плоча са влакнима?
Користи се за сечење програмираних облика од металних лимова и плоча за апликације као што су компоненте машина, индустријска кућишта, структурни делови, транспортна опрема и производња метала по мери.
2. Које метале може да сече машина за ласерско сечење плоча са влакнима?
Уобичајени материјали укључују угљенични челик, нерђајући челик, алуминијум, месинг и бакар. Погодност зависи од конфигурације ласера, особина материјала, дебљине, помоћног гаса и захтеваног квалитета сечења. Потврдите компатибилност за одређену легуру пре производње.
3. Колико снаге ласера је потребно за сечење плоча?
Потребна снага зависи од материјала, дистрибуције дебљине, обима производње, жељене брзине и захтева за квалитетом ивица. Купци би требало да дају приоритет дебљинама које се најчешће обрађују и да потврде предложену конфигурацију помоћу резова узорака, а не да бирају искључиво према максималном оглашеном капацитету.
4. Може ли машина за ласерско сечење влакана да обрађује дебеле металне плоче?
Да, одговарајуће конфигурисани индустријски системи могу да секу дебеле металне плоче. Практична граница варира у зависности од снаге ласера, типа метала, гаса и захтева квалитета. Сечење близу максималног капацитета машине може укључивати спорију обраду или различите карактеристике ивица, па се препоручује репрезентативно тестирање.
5. Да ли ласерско сечење влакнима елиминише уклањање ивица?
Не у свакој апликацији. Правилно оптимизовано сечење може смањити неравнине и шљаку, али резултат зависи од материјала, дебљине, стања млазнице, подешавања гаса и параметара сечења. Неке компоненте ће можда и даље захтевати чишћење ивица или друге завршне операције.
6. Да ли је фибер ласерско сечење економичније од сечења плазмом?
Зависи од апликације. Фибер ласери могу бити атрактивни за прецизан рад и обраду танких до средњих листова, док плазма може остати конкурентна за одређене послове са дебелим плочама. Упоредите трошкове опреме, потрошњу гаса и електричне енергије, проток, рад, искоришћеност материјала и захтеве за завршну обраду.
7. Шта треба да буде укључено у понуду машине?
Детаљна понуда треба да идентификује ласерски извор и снагу, радну област, резну главу, ЦНЦ систем, кревет машине, опрему за хлађење, безбедносне одредбе, укључену додатну опрему, софтвер, инсталацију, обуку, гаранцију и техничку подршку. Употребни захтеви и опционе ставке такође треба да буду јасно наведени.
8. Како произвођачи могу да одрже доследан квалитет сечења?
Користите валидиране параметре сечења, прегледајте млазнице и оптичке компоненте, одржавајте системе за гас и хлађење, пратите процедуре превентивног одржавања и бележите резултате процеса. Када се квалитет неочекивано промени, проверите потрошни материјал и машинске аларме пре великих подешавања параметара.
9. Које информације купци треба да пруже када траже понуду?
Наведите типове материјала и разреде, минималне и максималне дебљине, уобичајене димензије лимова, репрезентативне цртеже, очекивану месечну производњу, потребан квалитет ивица, доступне алате и жељени ниво аутоматизације. Ови детаљи помажу добављачима да препоруче одговарајућу конфигурацију.
10. Зашто би сечење узорка требало да буде завршено пре куповине?
Сечење узорака пружа практичан доказ о томе како предложена машина рукује стварним материјалима и геометријом компоненти купца. Омогућава купцу да процени квалитет сечења, време обраде, конзистентност димензија и захтеве за завршну обраду пре него што се посвети инвестицији.
